LED封裝技術的發展趨勢
前言:作為我們重要的客戶行業之一--LED封裝行業,其發展趨勢是我們密切關注的事件之一。而我們作為技術領先的防潮防氧化企業,對于LED封裝技術的關注及提供力所能及的力量,是我們責無旁貸的責任。

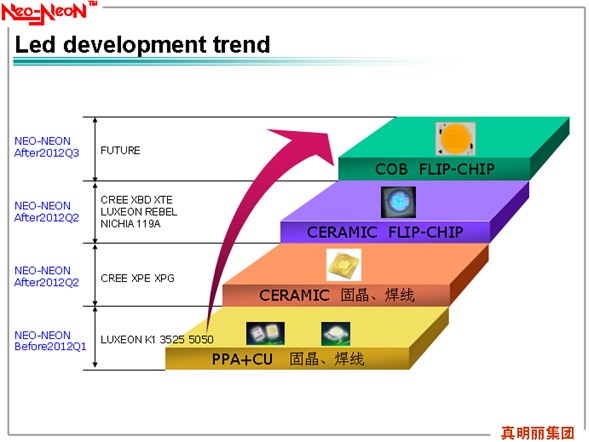

正文:LED封裝技術目前主要往高發光效率、高可靠性、高散熱能力與薄型化幾個方向發展,主要的亮點為陶瓷基板封裝、Flip?Chip、熒光粉涂布技術。NEO-NEON_LED封裝產品發展形式如下所示:
??
NEO-NEON_LED封裝基板:
LED封裝通過近幾十年的發展,越來越微型化,集成化。因此熱效應問題在高電流驅動時便凸顯出來。為了要增加光通量,提高驅動電流,這樣又會產生更多的熱。大約每升高20℃,LED效能就要降低5%。LED產生的90%熱量都是向下走,因此封裝技術中,散熱十分重要。可供選擇的高功率LED?散熱載板有FR4、鋁基板、銅基板、陶瓷基板(氧化鋁、氮化鋁)。其中,鋁基板有翹曲問題,且以導熱系數和熱擴散來看,陶瓷基板是最佳選擇。高功率產品可選擇采用氮化鋁基板(導熱系數可達270?w/m.k)作為芯片載體封裝基板。
NEO-NEON_LED封裝芯片:
除了上述散熱材料外,F(xiàn)lip?Chip也是LED封裝極力的發展目標。封裝形式有Normal-chip?和?Flip-chip。覆晶芯片封裝工藝縮短了封裝散熱路徑,不含固晶膠及金線,提升了可靠性。另外可大電流驅動,性價比(Lm/$)提升。目前已有少數公司有通過了試產,即將量產。如真明麗集團等。
基于上述封裝考慮,目前主要采用的白光技術為:熒光粉噴涂及熒光粉Molding技術,主要是在芯片表面涂布一層薄薄的熒光膠或者在芯片表面Molding一層熒光膠。如此可改善傳統工藝光斑現象,提高出光效率。
作為工業防潮防氧化行業,如防潮箱(也叫防潮柜、干燥柜、干燥箱)。在LED封裝技術提高的時候,我們能做的,就是努力提高我們的技術能力。提高我們的防潮防氧化設備的超低濕能力,提升我們設備的除濕能力及除濕速度。努力就LED封裝行業的發展研發自大的MSD烘烤箱,低濕烘箱,無氧化存儲設備等。為LED的發展,盡一份薄力!
