解讀MSD的IPC標準注意事項
發布時間：2014年07月03日 點擊數：
摘要：IPC里仍然有些細節不為人們所注意。在此對MSD的IPC標準注意事項進行解讀一二。
關鍵詞：IPC注意事項 防潮柜 防潮箱 氮氣柜
尚鼎除濕撰：主要適用于MSD的IPC/J-STD-033標準，已為人們所耳熟。然而，大部分人對于IPC的標準并沒有深入解讀，只限于幾個存儲烘烤標準。以用于選擇防潮箱或烘烤箱。誠然，這是最實用的方法。但對于MSD存儲或烘烤的標準，IPC里仍然有些細節不為人們所注意。在此對MSD的IPC標準注意事項進行解讀一二。
首先是MSD存儲的標準。MSD存儲，主要是根據其不同的MSL（潮濕敏感級別）而會有不同的存儲要求。一般是在指定溫濕度環境下存儲于相對應的低濕環境中。如下表。當MSD的車間壽命達到無窮時的低濕環境下，MSD的存儲就是安全的。由表中可以看出。一般級別較低的MSD，存儲于小于10%RH以下即為安全。而級別高的MSD，則需要存儲于5%RH以下。一般在工廠中，這些存儲標準會由工業防潮柜進行實現。
而對于MSD存儲的IPC標準，其注意事項是一般人較少關注。就是上表中最右邊的溫度條件。可以看到，隨著溫度的上升，同一濕度條件下的車間壽命越短。也就可以了解到，MSD的存儲是要求越低溫越好。故MSD的存儲最好是在恒溫條件下，且所使用的防潮箱干燥柜最好也是沒有熱源，避免防潮柜內溫度上升而影響防潮效果。
此外，MSD的烘烤也是有平常同仁們所忽略的地方。下表即為IPC中對于MSD烘烤的標準。同仁們參考較多，且也是目前主流的標準就是第一大列的125°C烘烤。125°C的烘烤擁有烘烤時間短、效率高、使用設備簡單的特點。這也是企業中經常采用的原因。但對于MSD的烘烤，其是有不足之處。如：高溫的烘烤容易導致MSD老化，容易導致MSD引腳氧化，容易導致MSD的微損傷等。
故需要同仁們注意的就是對于125°C烘烤的慎用。在一些相對高要求品質的場合，可適當采用小于100°C的90°C與40°C的烘烤。小于100°C的90°C和40°C烘烤，可很好地減少老化、氧化現象，并對MSD的烘烤微損傷降至最低。但需要注意的90°C與40°C的烘烤必須加入小于或等5%RH的濕度條件。這是必須，否則，不單止對MSD芯片起不到干燥除濕的作用，反而會有往MSD加濕的危險。

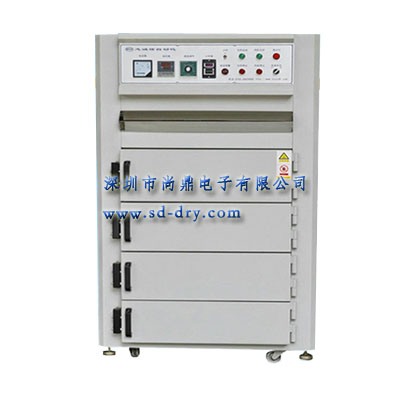

以往，對于中低溫烘烤的專用設備比較少，費用高昂而且對MSD的烘烤不是很優良。這也是導致許多企業沒法使用中低溫烘烤的原因。而現在，尚鼎在推出行業領先的工業快速超低濕防潮柜以外，推出了MSD烘烤專用的MSD低濕烘烤箱。很好地解決了業內對于MSD烘烤全系列專用烘烤箱的空白。也讓企業對提升品質的手段有了更多的選擇。
版權所有：深圳尚鼎除濕 防潮柜chinashangdie.com
